Регулятор громкости на энкодере своими руками

Всем привет!
Начну с предисловия — Почему-то многие думают что в этот авто вбухивается огромная сумма, на которую можно взять авто получше?! Само авто приобреталась для этих целей (сделать его необычным), помимо всего автомобиль используется в повседневной эксплуатации. Да и сам вопрос — "авто по лучше" в моем понимании какая бы модель не была она с каждым днем теряет свою цену и рано или поздно становиться металлоломом, а если еще учесть что каждый раз производители выпускают качеством порядка хуже чем было раньше. Может лично мне так кажется но если взять гольф 80-годов и нынешний то разница в качестве метала кузова скорее скажет что нынешнии не проживет более 30 лет. И это не только у "немцев" но и современные "японцы" уже не те как MARK2 и т.д.
Хочется еще вставить сюда слова известного автоблогера — который как-то сказал: "В нашем деле не важно какая дорогая у тебя машина, а важно на сколько она уникальна. Ведь если завтра все сядут за руль того-же серийного Мазерати ни чего хорошего из этого не выйдет…"

И теперь к теме, с переделкой бороды появилась необходимость в регуляторе громкости который изначальна планировался простым переменым стереорезистором. Но вкрутив такой временно на так сказать испытания вылез один жудкий минус — шуршание во время регулировки.

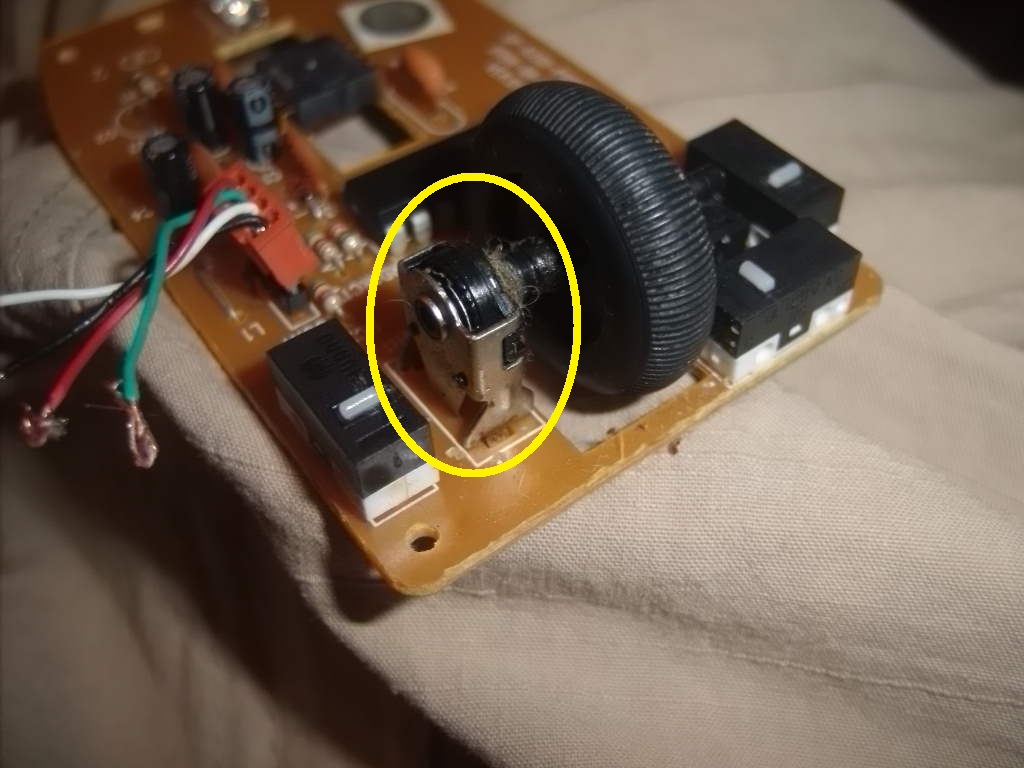

И пришлось возвращаться к идеи которая изначальна была откинута — регулировка звука на энкодере. Для тех кто не знает — энкодер это девайс который дает импульсы (разной величины в зависимости в какую сторону крутить) его можно найти на современных майфунах и визуальная разница с переменным резистором в том что энкодер не имеет ограничений в вращениях:

Полный размер

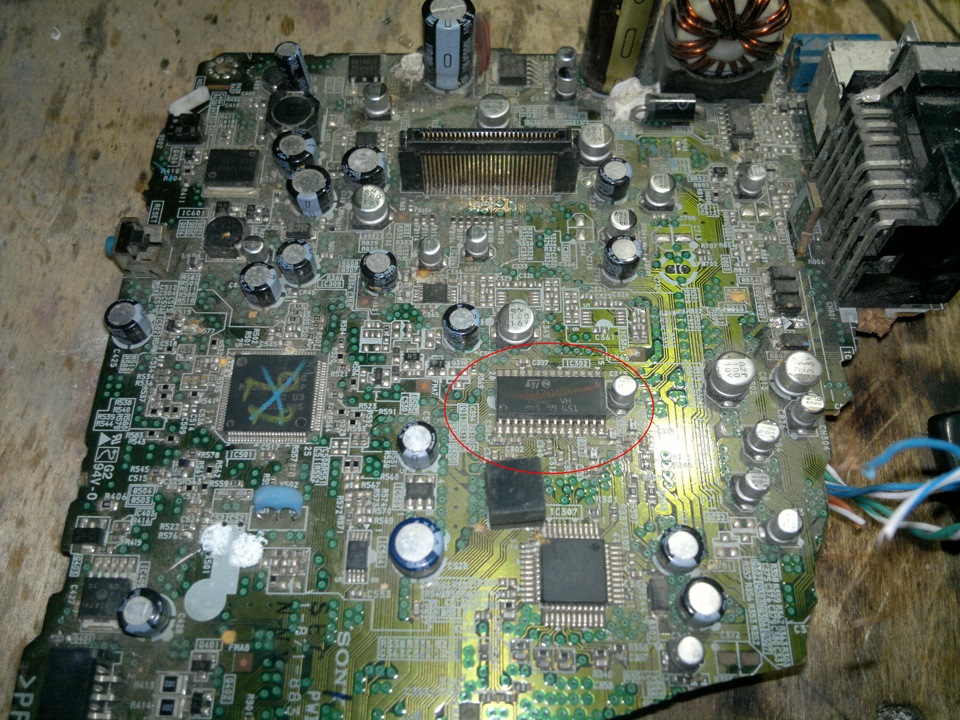

Теперь берем плату какого нибудь покойного майфуна. На ней можно обнаружить микросхему с названием TDA 7490, 7313, 8425 и т.д как правило выполненную в корпусе SO-28 то есть поверхностного монтажа с 28 ножками выглядит это примерно вот регулятор — так: (майфун -Sony микросхема — TDA7490)

Полный размер

Это так называемый аудиопроцессор который включает в себя фунции такие как: переключение источника звука (в майфуне это обычно тюнер — AUX — CD) корректировка частот низких, средних, и высоких. корректировка баланса между правой и левой стороной и фронтом и тылом. регулировка громкости. Так же зачастую он содержит предварительный усилитель.
Для того чтоб собрать схему достаточно в гугле забить "темброблок на TDA7313". (Далее речь будет о 7313 так как я ее и использовал)

Управление микросхемой занимается микроконтролер в моем случае PIC16F628 через шину SDA и SCL ноги 27, 28.
вообщем картина вышла такая:

Сама статья чем я руководствовался labkit.ru/html/tembrobloki?id=39 и ее схема:

только как обычно внес изменение именно отказался от включения подсветки вместе с девайсом так как она у меня будет включаться от габаритов. Убрал ИК приемник так как пульт ДУ мне не нужен.

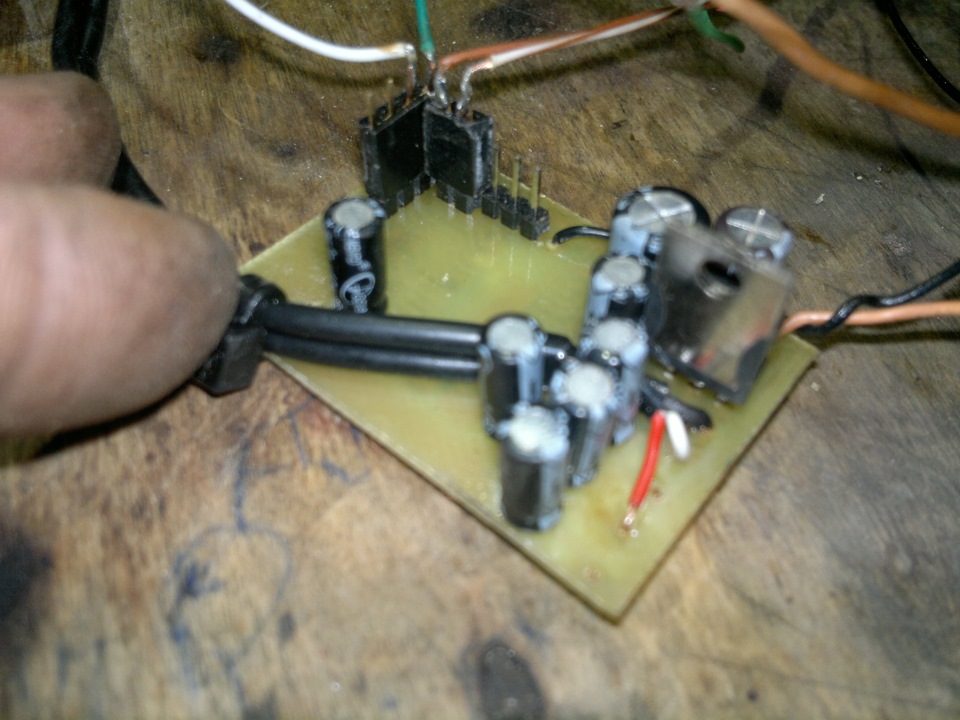

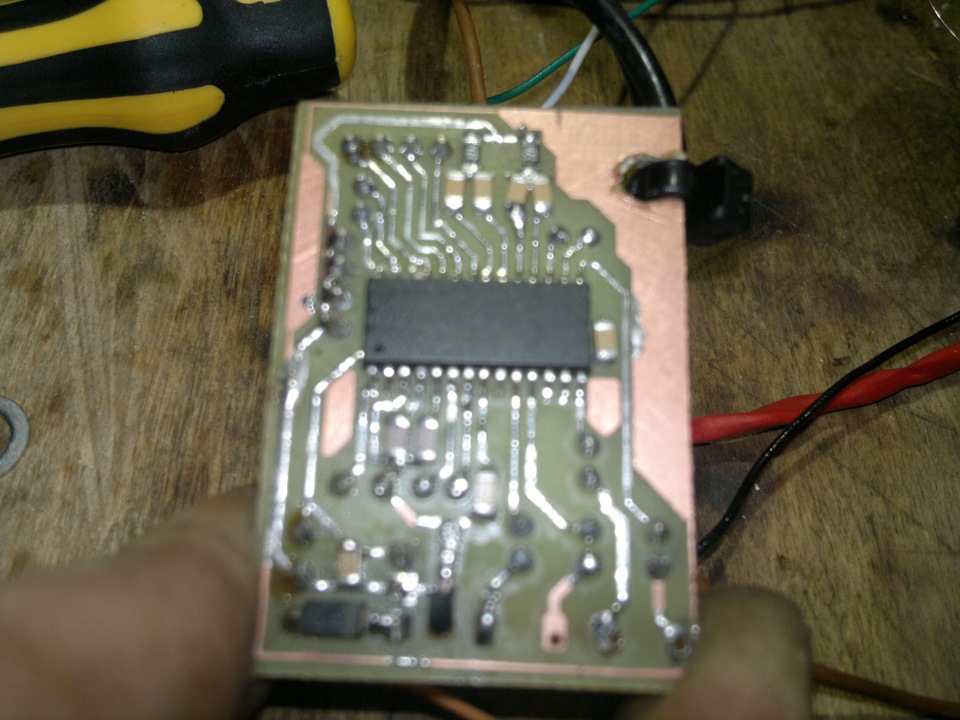

Полный размер

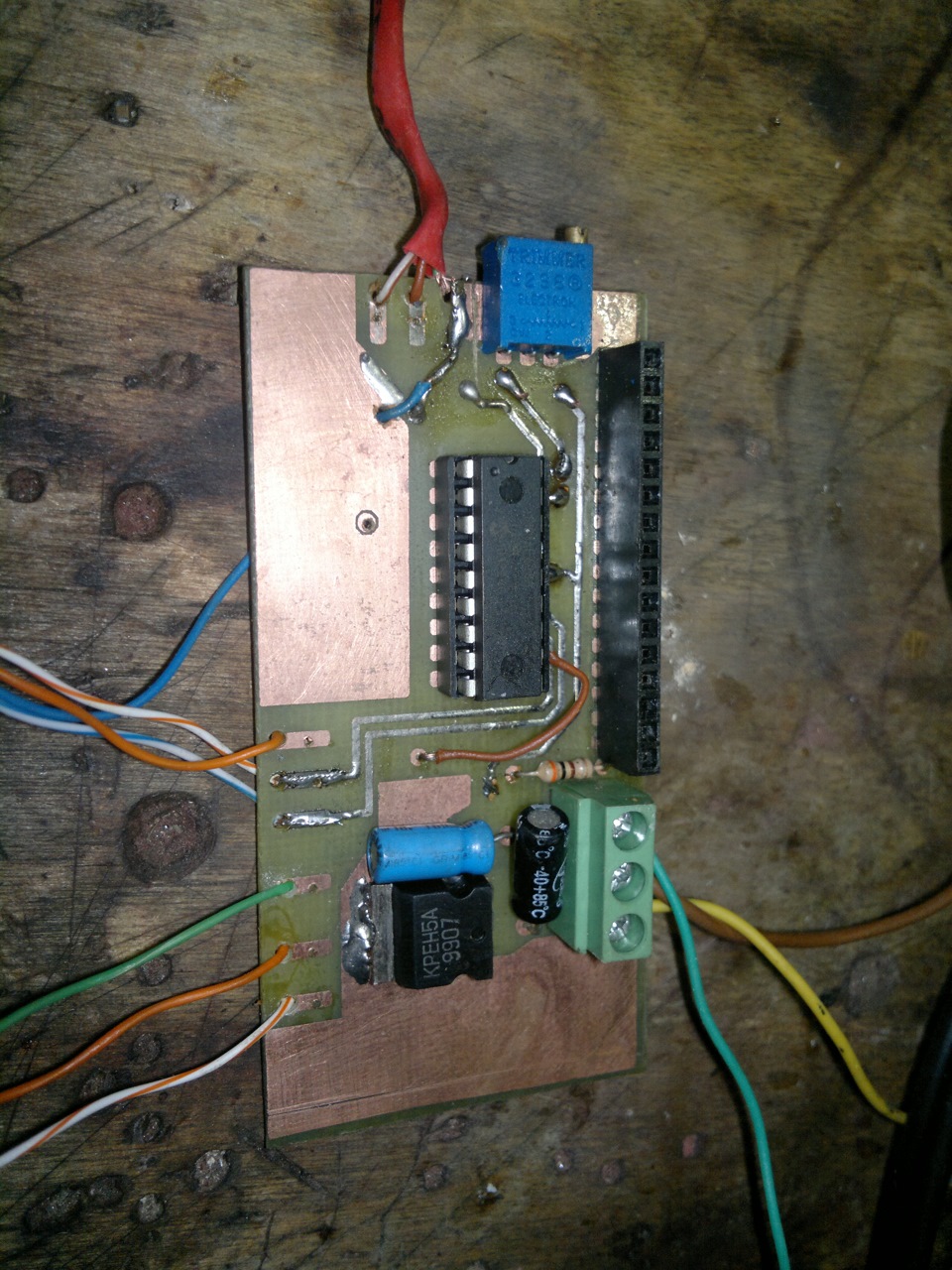

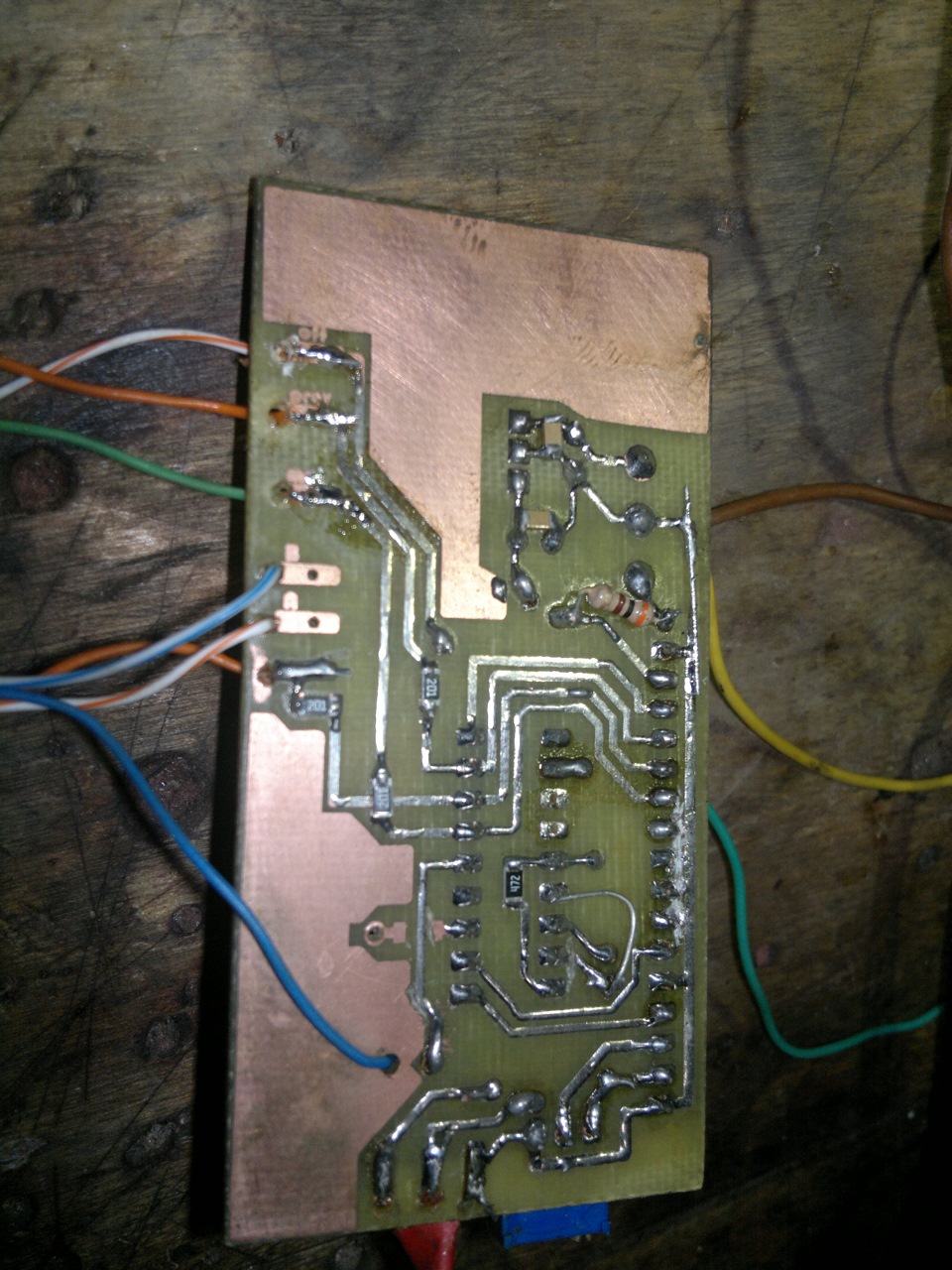

Полный размер

Проблема осталась в дисплее, у меня он есть но он не поддерживает русские символы так что придется купить другой.

Полный размер

На видео будет уже понятней что к чему но на нем мой нынешний дисплей по этому вместо слов там иероглифы по понятным причинам.

Теперь вернемся в начало статьи именно к вопросу — сколько я в авто вбухиваю?! На этот раз безусловно придется вбухать целых 350 — 400 р. на дисплей с поддержкой русских символов. А в общем данный девайс встает пока в 650. (у меня кореша столько тратят на "вонючку" в салон которая через две недели выветривается.
Так-что как то так…
Всем пока удачи на дорогах…

Полный размер

Полный размер
